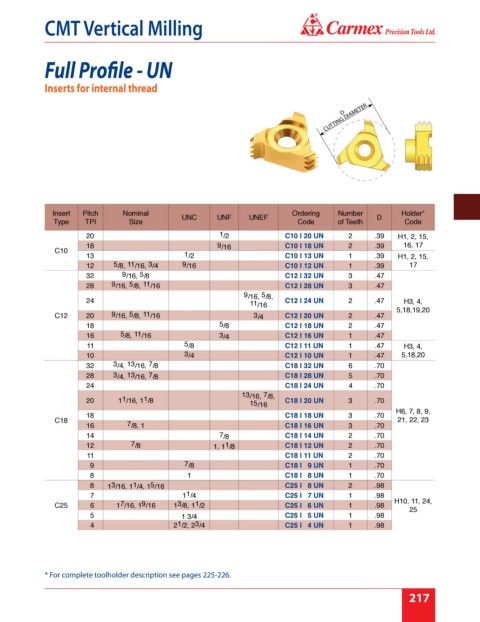

CMT Vertical Milling

Full Profile - UN

Inserts for internal thread

CUTTING DIAMETER
D

Insert Pitch Nominal Ordering Number Holder*
UNC UNF UNEF D
Type TPI Size Code of Teeth Code
20 1 /2 C10 I 20 UN 2 .39 H1, 2, 15,
18 9 /16 C10 I 18 UN 2 .39 16, 17
C10
13 1 /2 C10 I 13 UN 1 .39 H1, 2, 15,
12 5 /8, 11 /16, 3 /4 9 /16 C10 I 12 UN 1 .39 17
32 9 /16, 5 /8 C12 I 32 UN 3 .47
28 9 /16, 5 /8, 11 /16 C12 I 28 UN 3 .47
9 /16, 5 /8,
24 C12 I 24 UN 2 .47 H3, 4,
11 /16
5,18,19,20
C12 20 9 /16, 5 /8, 11 /16 3 /4 C12 I 20 UN 2 .47
18 5 /8 C12 I 18 UN 2 .47
16 5 /8, 11 /16 3 /4 C12 I 16 UN 1 .47
11 5 /8 C12 I 11 UN 1 .47 H3, 4,
10 3 /4 C12 I 10 UN 1 .47 5,18,20
32 3 /4, 13 /16, 7 /8 C18 I 32 UN 6 .70
28 3 /4, 13 /16, 7 /8 C18 I 28 UN 5 .70
24 C18 I 24 UN 4 .70
13 /16, 7 /8,
20 1 1 /16, 1 1 /8 C18 I 20 UN 3 .70
15 /16
H6, 7, 8, 9,
18 C18 I 18 UN 3 .70
C18 21, 22, 23
16 7 /8, 1 C18 I 16 UN 3 .70
14 7 /8 C18 I 14 UN 2 .70
12 7 /8 1, 1 1 /8 C18 I 12 UN 2 .70
11 C18 I 11 UN 2 .70
9 7 /8 C18 I 9 UN 1 .70
8 1 C18 I 8 UN 1 .70
8 1 3 /16, 1 1 /4, 1 5 /16 C25 I 8 UN 2 .98
7 1 1 /4 C25 I 7 UN 1 .98
H10, 11, 24,
C25 6 1 7 /16, 1 9 /16 1 3 /8, 1 1 /2 C25 I 6 UN 1 .98
25
5 1 3/4 C25 I 5 UN 1 .98
4 2 1 /2, 2 3 /4 C25 I 4 UN 1 .98

* For complete toolholder description see pages 225-226.
