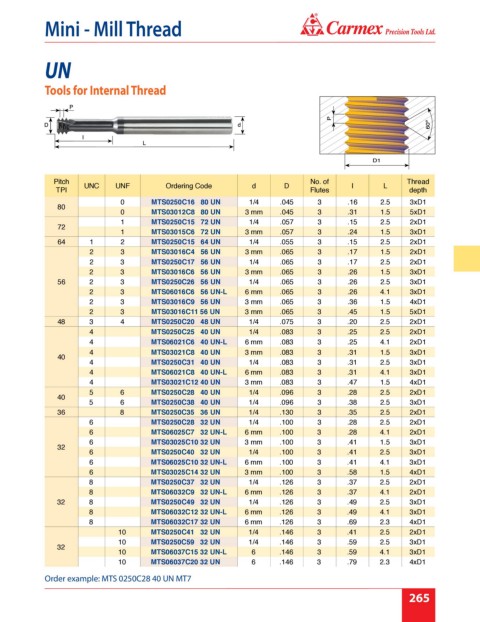

Mini - Mill Thread

UN

Tools for Internal Thread

Pitch UNC UNF Ordering Code d D No. of I L Thread
TPI Flutes depth
0 MTS0250C16 80 UN 1/4 .045 3 .16 2.5 3xD1
80
0 MTS03012C8 80 UN 3 mm .045 3 .31 1.5 5xD1
1 MTS0250C15 72 UN 1/4 .057 3 .15 2.5 2xD1
72
1 MTS03015C6 72 UN 3 mm .057 3 .24 1.5 3xD1
64 1 2 MTS0250C15 64 UN 1/4 .055 3 .15 2.5 2xD1
2 3 MTS03016C4 56 UN 3 mm .065 3 .17 1.5 2xD1
2 3 MTS0250C17 56 UN 1/4 .065 3 .17 2.5 2xD1
2 3 MTS03016C6 56 UN 3 mm .065 3 .26 1.5 3xD1
56 2 3 MTS0250C26 56 UN 1/4 .065 3 .26 2.5 3xD1
2 3 MTS06016C6 56 UN-L 6 mm .065 3 .26 4.1 3xD1
2 3 MTS03016C9 56 UN 3 mm .065 3 .36 1.5 4xD1
2 3 MTS03016C11 56 UN 3 mm .065 3 .45 1.5 5xD1
48 3 4 MTS0250C20 48 UN 1/4 .075 3 .20 2.5 2xD1
4 MTS0250C25 40 UN 1/4 .083 3 .25 2.5 2xD1
4 MTS06021C6 40 UN-L 6 mm .083 3 .25 4.1 2xD1
4 MTS03021C8 40 UN 3 mm .083 3 .31 1.5 3xD1
40
4 MTS0250C31 40 UN 1/4 .083 3 .31 2.5 3xD1
4 MTS06021C8 40 UN-L 6 mm .083 3 .31 4.1 3xD1
4 MTS03021C12 40 UN 3 mm .083 3 .47 1.5 4xD1
5 6 MTS0250C28 40 UN 1/4 .096 3 .28 2.5 2xD1
40
5 6 MTS0250C38 40 UN 1/4 .096 3 .38 2.5 3xD1
36 8 MTS0250C35 36 UN 1/4 .130 3 .35 2.5 2xD1
6 MTS0250C28 32 UN 1/4 .100 3 .28 2.5 2xD1
6 MTS06025C7 32 UN-L 6 mm .100 3 .28 4.1 2xD1
6 MTS03025C10 32 UN 3 mm .100 3 .41 1.5 3xD1
32
6 MTS0250C40 32 UN 1/4 .100 3 .41 2.5 3xD1
6 MTS06025C10 32 UN-L 6 mm .100 3 .41 4.1 3xD1
6 MTS03025C14 32 UN 3 mm .100 3 .58 1.5 4xD1
8 MTS0250C37 32 UN 1/4 .126 3 .37 2.5 2xD1
8 MTS06032C9 32 UN-L 6 mm .126 3 .37 4.1 2xD1
32 8 MTS0250C49 32 UN 1/4 .126 3 .49 2.5 3xD1
8 MTS06032C12 32 UN-L 6 mm .126 3 .49 4.1 3xD1
8 MTS06032C17 32 UN 6 mm .126 3 .69 2.3 4xD1
10 MTS0250C41 32 UN 1/4 .146 3 .41 2.5 2xD1
10 MTS0250C59 32 UN 1/4 .146 3 .59 2.5 3xD1
32
10 MTS06037C15 32 UN-L 6 .146 3 .59 4.1 3xD1
10 MTS06037C20 32 UN 6 .146 3 .79 2.3 4xD1

Order example: MTS 0250C28 40 UN MT7
5
