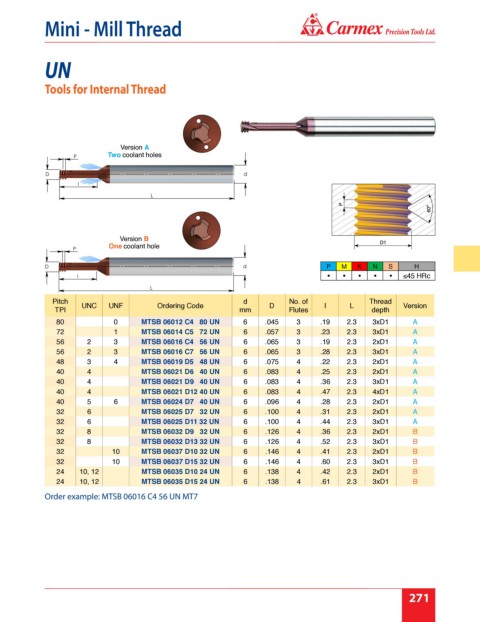

Mini - Mill Thread

UN

Tools for Internal Thread

Version A
Two coolant holes

Version B
One coolant hole

P M K N S H
• • • • • ≤45 HRc

Pitch UNC UNF Ordering Code d D No. of I L Thread Version
TPI mm Flutes depth
80 0 MTSB 06012 C4 80 UN 6 .045 3 .19 2.3 3xD1 A
72 1 MTSB 06014 C5 72 UN 6 .057 3 .23 2.3 3xD1 A
56 2 3 MTSB 06016 C4 56 UN 6 .065 3 .19 2.3 2xD1 A
56 2 3 MTSB 06016 C7 56 UN 6 .065 3 .28 2.3 3xD1 A
48 3 4 MTSB 06019 D5 48 UN 6 .075 4 .22 2.3 2xD1 A
40 4 MTSB 06021 D6 40 UN 6 .083 4 .25 2.3 2xD1 A
40 4 MTSB 06021 D9 40 UN 6 .083 4 .36 2.3 3xD1 A
40 4 MTSB 06021 D12 40 UN 6 .083 4 .47 2.3 4xD1 A
40 5 6 MTSB 06024 D7 40 UN 6 .096 4 .28 2.3 2xD1 A
32 6 MTSB 06025 D7 32 UN 6 .100 4 .31 2.3 2xD1 A
32 6 MTSB 06025 D11 32 UN 6 .100 4 .44 2.3 3xD1 A
32 8 MTSB 06032 D9 32 UN 6 .126 4 .36 2.3 2xD1 B
32 8 MTSB 06032 D13 32 UN 6 .126 4 .52 2.3 3xD1 B
32 10 MTSB 06037 D10 32 UN 6 .146 4 .41 2.3 2xD1 B
32 10 MTSB 06037 D15 32 UN 6 .146 4 .60 2.3 3xD1 B
24 10, 12 MTSB 06035 D10 24 UN 6 .138 4 .42 2.3 2xD1 B
24 10, 12 MTSB 06035 D15 24 UN 6 .138 4 .61 2.3 3xD1 B
Order example: MTSB 06016 C4 56 UN MT7

5
