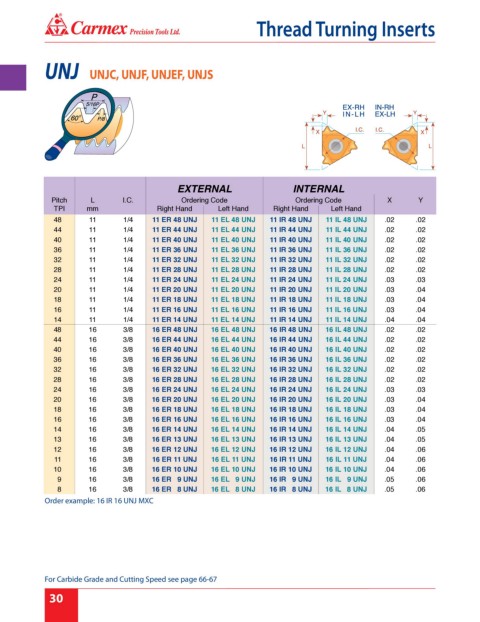

Thread Turning Inserts
UNJ UNJC, UNJF, UNJEF, UNJS
EXTERNAL INTERNAL
Pitch L I.C. Ordering Code Ordering Code X Y
TPI mm Right Hand Left Hand Right Hand Left Hand
48 11 1/4 11 ER 48 UNJ 11 EL 48 UNJ 11 IR 48 UNJ 11 IL 48 UNJ .02 .02
44 11 1/4 11 ER 44 UNJ 11 EL 44 UNJ 11 IR 44 UNJ 11 IL 44 UNJ .02 .02
40 11 1/4 11 ER 40 UNJ 11 EL 40 UNJ 11 IR 40 UNJ 11 IL 40 UNJ .02 .02
36 11 1/4 11 ER 36 UNJ 11 EL 36 UNJ 11 IR 36 UNJ 11 IL 36 UNJ .02 .02
32 11 1/4 11 ER 32 UNJ 11 EL 32 UNJ 11 IR 32 UNJ 11 IL 32 UNJ .02 .02
28 11 1/4 11 ER 28 UNJ 11 EL 28 UNJ 11 IR 28 UNJ 11 IL 28 UNJ .02 .02
24 11 1/4 11 ER 24 UNJ 11 EL 24 UNJ 11 IR 24 UNJ 11 IL 24 UNJ .03 .03
20 11 1/4 11 ER 20 UNJ 11 EL 20 UNJ 11 IR 20 UNJ 11 IL 20 UNJ .03 .04
18 11 1/4 11 ER 18 UNJ 11 EL 18 UNJ 11 IR 18 UNJ 11 IL 18 UNJ .03 .04
16 11 1/4 11 ER 16 UNJ 11 EL 16 UNJ 11 IR 16 UNJ 11 IL 16 UNJ .03 .04
14 11 1/4 11 ER 14 UNJ 11 EL 14 UNJ 11 IR 14 UNJ 11 IL 14 UNJ .04 .04
48 16 3/8 16 ER 48 UNJ 16 EL 48 UNJ 16 IR 48 UNJ 16 IL 48 UNJ .02 .02
44 16 3/8 16 ER 44 UNJ 16 EL 44 UNJ 16 IR 44 UNJ 16 IL 44 UNJ .02 .02
40 16 3/8 16 ER 40 UNJ 16 EL 40 UNJ 16 IR 40 UNJ 16 IL 40 UNJ .02 .02
36 16 3/8 16 ER 36 UNJ 16 EL 36 UNJ 16 IR 36 UNJ 16 IL 36 UNJ .02 .02
32 16 3/8 16 ER 32 UNJ 16 EL 32 UNJ 16 IR 32 UNJ 16 IL 32 UNJ .02 .02
28 16 3/8 16 ER 28 UNJ 16 EL 28 UNJ 16 IR 28 UNJ 16 IL 28 UNJ .02 .02
24 16 3/8 16 ER 24 UNJ 16 EL 24 UNJ 16 IR 24 UNJ 16 IL 24 UNJ .03 .03
20 16 3/8 16 ER 20 UNJ 16 EL 20 UNJ 16 IR 20 UNJ 16 IL 20 UNJ .03 .04
18 16 3/8 16 ER 18 UNJ 16 EL 18 UNJ 16 IR 18 UNJ 16 IL 18 UNJ .03 .04
16 16 3/8 16 ER 16 UNJ 16 EL 16 UNJ 16 IR 16 UNJ 16 IL 16 UNJ .03 .04
14 16 3/8 16 ER 14 UNJ 16 EL 14 UNJ 16 IR 14 UNJ 16 IL 14 UNJ .04 .05
13 16 3/8 16 ER 13 UNJ 16 EL 13 UNJ 16 IR 13 UNJ 16 IL 13 UNJ .04 .05
12 16 3/8 16 ER 12 UNJ 16 EL 12 UNJ 16 IR 12 UNJ 16 IL 12 UNJ .04 .06
11 16 3/8 16 ER 11 UNJ 16 EL 11 UNJ 16 IR 11 UNJ 16 IL 11 UNJ .04 .06
10 16 3/8 16 ER 10 UNJ 16 EL 10 UNJ 16 IR 10 UNJ 16 IL 10 UNJ .04 .06
9 16 3/8 16 ER 9 UNJ 16 EL 9 UNJ 16 IR 9 UNJ 16 IL 9 UNJ .05 .06
8 16 3/8 16 ER 8 UNJ 16 EL 8 UNJ 16 IR 8 UNJ 16 IL 8 UNJ .05 .06
Order example: 16 IR 16 UNJ MXC
For Carbide Grade and Cutting Speed see page 66-67
