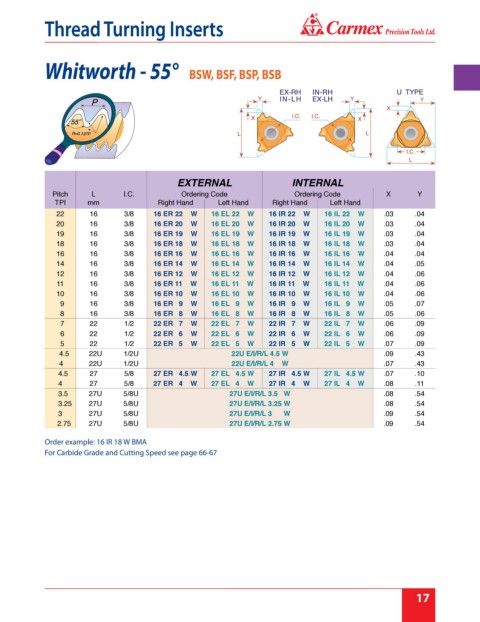

Page 23 - Carmex - Inch Catalog 2018-19 Rev. B

®
T hr ead T urning I nser ts
Thread Turning Inserts

Whitworth - 55° BSW, BSF, BSP, BSB

EXTERNAL INTERNAL
Pitch L I.C. Ordering Code Ordering Code X Y
TPI mm Right Hand Left Hand Right Hand Left Hand
22 16 3/8 16 ER 22 W 16 EL 22 W 16 IR 22 W 16 IL 22 W .03 .04
20 16 3/8 16 ER 20 W 16 EL 20 W 16 IR 20 W 16 IL 20 W .03 .04
19 16 3/8 16 ER 19 W 16 EL 19 W 16 IR 19 W 16 IL 19 W .03 .04
18 16 3/8 16 ER 18 W 16 EL 18 W 16 IR 18 W 16 IL 18 W .03 .04
16 16 3/8 16 ER 16 W 16 EL 16 W 16 IR 16 W 16 IL 16 W .04 .04
14 16 3/8 16 ER 14 W 16 EL 14 W 16 IR 14 W 16 IL 14 W .04 .05
12 16 3/8 16 ER 12 W 16 EL 12 W 16 IR 12 W 16 IL 12 W .04 .06
11 16 3/8 16 ER 11 W 16 EL 11 W 16 IR 11 W 16 IL 11 W .04 .06
10 16 3/8 16 ER 10 W 16 EL 10 W 16 IR 10 W 16 IL 10 W .04 .06
9 16 3/8 16 ER 9 W 16 EL 9 W 16 IR 9 W 16 IL 9 W .05 .07
8 16 3/8 16 ER 8 W 16 EL 8 W 16 IR 8 W 16 IL 8 W .05 .06
7 22 1/2 22 ER 7 W 22 EL 7 W 22 IR 7 W 22 IL 7 W .06 .09
6 22 1/2 22 ER 6 W 22 EL 6 W 22 IR 6 W 22 IL 6 W .06 .09
5 22 1/2 22 ER 5 W 22 EL 5 W 22 IR 5 W 22 IL 5 W .07 .09
4.5 22U 1/2U 22U E/I/R/L 4.5 W .09 .43
4 22U 1/2U 22U E/I/R/L 4 W .07 .43
4.5 27 5/8 27 ER 4.5 W 27 EL 4.5 W 27 IR 4.5 W 27 IL 4.5 W .07 .10
4 27 5/8 27 ER 4 W 27 EL 4 W 27 IR 4 W 27 IL 4 W .08 .11
3.5 27U 5/8U 27U E/I/R/L 3.5 W .08 .54
3.25 27U 5/8U 27U E/I/R/L 3.25 W .08 .54
3 27U 5/8U 27U E/I/R/L 3 W .09 .54
2.75 27U 5/8U 27U E/I/R/L 2.75 W .09 .54

Order example: 16 IR 18 W BMA
For Carbide Grade and Cutting Speed see page 66-67
