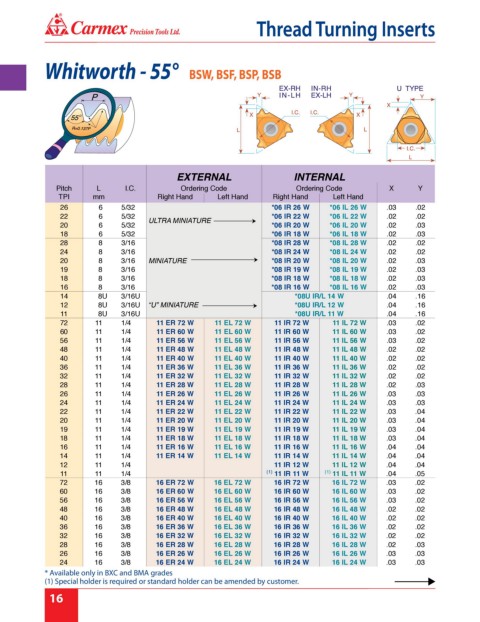

Page 22 - Carmex - Inch Catalog 2018-19 Rev. B

®
T hr ead T urning I nser ts
Thread Turning Inserts

Whitworth - 55° BSW, BSF, BSP, BSB

EXTERNAL INTERNAL
Pitch L I.C. Ordering Code Ordering Code X Y
TPI mm Right Hand Left Hand Right Hand Left Hand
26 6 5/32 *06 IR 26 W *06 IL 26 W .03 .02
22 6 5/32 *06 IR 22 W *06 IL 22 W .02 .02
ULTRA MINIATURE 
20 6 5/32 *06 IR 20 W *06 IL 20 W .02 .03
18 6 5/32 *06 IR 18 W *06 IL 18 W .02 .03
28 8 3/16 *08 IR 28 W *08 IL 28 W .02 .02
24 8 3/16 *08 IR 24 W *08 IL 24 W .02 .02
20 8 3/16 MINIATURE  *08 IR 20 W *08 IL 20 W .02 .03
19 8 3/16 *08 IR 19 W *08 IL 19 W .02 .03
18 8 3/16 *08 IR 18 W *08 IL 18 W .02 .03
16 8 3/16 *08 IR 16 W *08 IL 16 W .02 .03
14 8U 3/16U *08U IR/L 14 W .04 .16
12 8U 3/16U “U” MINIATURE  *08U IR/L 12 W .04 .16
11 8U 3/16U *08U IR/L 11 W .04 .16
72 11 1/4 11 ER 72 W 11 EL 72 W 11 IR 72 W 11 IL 72 W .03 .02
60 11 1/4 11 ER 60 W 11 EL 60 W 11 IR 60 W 11 IL 60 W .03 .02
56 11 1/4 11 ER 56 W 11 EL 56 W 11 IR 56 W 11 IL 56 W .03 .02
48 11 1/4 11 ER 48 W 11 EL 48 W 11 IR 48 W 11 IL 48 W .02 .02
40 11 1/4 11 ER 40 W 11 EL 40 W 11 IR 40 W 11 IL 40 W .02 .02
36 11 1/4 11 ER 36 W 11 EL 36 W 11 IR 36 W 11 IL 36 W .02 .02
32 11 1/4 11 ER 32 W 11 EL 32 W 11 IR 32 W 11 IL 32 W .02 .02
28 11 1/4 11 ER 28 W 11 EL 28 W 11 IR 28 W 11 IL 28 W .02 .03
26 11 1/4 11 ER 26 W 11 EL 26 W 11 IR 26 W 11 IL 26 W .03 .03
24 11 1/4 11 ER 24 W 11 EL 24 W 11 IR 24 W 11 IL 24 W .03 .03
22 11 1/4 11 ER 22 W 11 EL 22 W 11 IR 22 W 11 IL 22 W .03 .04
20 11 1/4 11 ER 20 W 11 EL 20 W 11 IR 20 W 11 IL 20 W .03 .04
19 11 1/4 11 ER 19 W 11 EL 19 W 11 IR 19 W 11 IL 19 W .03 .04
18 11 1/4 11 ER 18 W 11 EL 18 W 11 IR 18 W 11 IL 18 W .03 .04
16 11 1/4 11 ER 16 W 11 EL 16 W 11 IR 16 W 11 IL 16 W .04 .04
14 11 1/4 11 ER 14 W 11 EL 14 W 11 IR 14 W 11 IL 14 W .04 .04
12 11 1/4 11 IR 12 W 11 IL 12 W .04 .04
11 11 1/4 (1) 11 IR 11 W (1) 11 IL 11 W .04 .05
72 16 3/8 16 ER 72 W 16 EL 72 W 16 IR 72 W 16 IL 72 W .03 .02
60 16 3/8 16 ER 60 W 16 EL 60 W 16 IR 60 W 16 IL 60 W .03 .02
56 16 3/8 16 ER 56 W 16 EL 56 W 16 IR 56 W 16 IL 56 W .03 .02
48 16 3/8 16 ER 48 W 16 EL 48 W 16 IR 48 W 16 IL 48 W .02 .02
40 16 3/8 16 ER 40 W 16 EL 40 W 16 IR 40 W 16 IL 40 W .02 .02
36 16 3/8 16 ER 36 W 16 EL 36 W 16 IR 36 W 16 IL 36 W .02 .02
32 16 3/8 16 ER 32 W 16 EL 32 W 16 IR 32 W 16 IL 32 W .02 .02
28 16 3/8 16 ER 28 W 16 EL 28 W 16 IR 28 W 16 IL 28 W .02 .03
26 16 3/8 16 ER 26 W 16 EL 26 W 16 IR 26 W 16 IL 26 W .03 .03
24 16 3/8 16 ER 24 W 16 EL 24 W 16 IR 24 W 16 IL 24 W .03 .03
* Available only in BXC and BMA grades
(1) Special holder is required or standard holder can be amended by customer.
