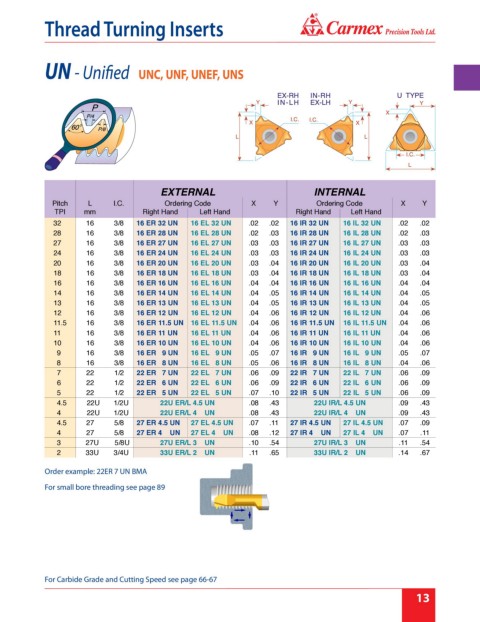

Thread Turning Inserts

UN - Unified UNC, UNF, UNEF, UNS

EXTERNAL INTERNAL
Pitch L I.C. Ordering Code X Y Ordering Code X Y
TPI mm Right Hand Left Hand Right Hand Left Hand
32 16 3/8 16 ER 32 UN 16 EL 32 UN .02 .02 16 IR 32 UN 16 IL 32 UN .02 .02
28 16 3/8 16 ER 28 UN 16 EL 28 UN .02 .03 16 IR 28 UN 16 IL 28 UN .02 .03
27 16 3/8 16 ER 27 UN 16 EL 27 UN .03 .03 16 IR 27 UN 16 IL 27 UN .03 .03
24 16 3/8 16 ER 24 UN 16 EL 24 UN .03 .03 16 IR 24 UN 16 IL 24 UN .03 .03
20 16 3/8 16 ER 20 UN 16 EL 20 UN .03 .04 16 IR 20 UN 16 IL 20 UN .03 .04
18 16 3/8 16 ER 18 UN 16 EL 18 UN .03 .04 16 IR 18 UN 16 IL 18 UN .03 .04
16 16 3/8 16 ER 16 UN 16 EL 16 UN .04 .04 16 IR 16 UN 16 IL 16 UN .04 .04
14 16 3/8 16 ER 14 UN 16 EL 14 UN .04 .05 16 IR 14 UN 16 IL 14 UN .04 .05
13 16 3/8 16 ER 13 UN 16 EL 13 UN .04 .05 16 IR 13 UN 16 IL 13 UN .04 .05
12 16 3/8 16 ER 12 UN 16 EL 12 UN .04 .06 16 IR 12 UN 16 IL 12 UN .04 .06
11.5 16 3/8 16 ER 11.5 UN 16 EL 11.5 UN .04 .06 16 IR 11.5 UN 16 IL 11.5 UN .04 .06
11 16 3/8 16 ER 11 UN 16 EL 11 UN .04 .06 16 IR 11 UN 16 IL 11 UN .04 .06
10 16 3/8 16 ER 10 UN 16 EL 10 UN .04 .06 16 IR 10 UN 16 IL 10 UN .04 .06
9 16 3/8 16 ER 9 UN 16 EL 9 UN .05 .07 16 IR 9 UN 16 IL 9 UN .05 .07
8 16 3/8 16 ER 8 UN 16 EL 8 UN .05 .06 16 IR 8 UN 16 IL 8 UN .04 .06
7 22 1/2 22 ER 7 UN 22 EL 7 UN .06 .09 22 IR 7 UN 22 IL 7 UN .06 .09
6 22 1/2 22 ER 6 UN 22 EL 6 UN .06 .09 22 IR 6 UN 22 IL 6 UN .06 .09
5 22 1/2 22 ER 5 UN 22 EL 5 UN .07 .10 22 IR 5 UN 22 IL 5 UN .06 .09
4.5 22U 1/2U 22U ER/L 4.5 UN .08 .43 22U IR/L 4.5 UN .09 .43
4 22U 1/2U 22U ER/L 4 UN .08 .43 22U IR/L 4 UN .09 .43
4.5 27 5/8 27 ER 4.5 UN 27 EL 4.5 UN .07 .11 27 IR 4.5 UN 27 IL 4.5 UN .07 .09
4 27 5/8 27 ER 4 UN 27 EL 4 UN .08 .12 27 IR 4 UN 27 IL 4 UN .07 .11
3 27U 5/8U 27U ER/L 3 UN .10 .54 27U IR/L 3 UN .11 .54
2 33U 3/4U 33U ER/L 2 UN .11 .65 33U IR/L 2 UN .14 .67
Order example: 22ER 7 UN BMA

For small bore threading see page 89

For Carbide Grade and Cutting Speed see page 66-67
13
