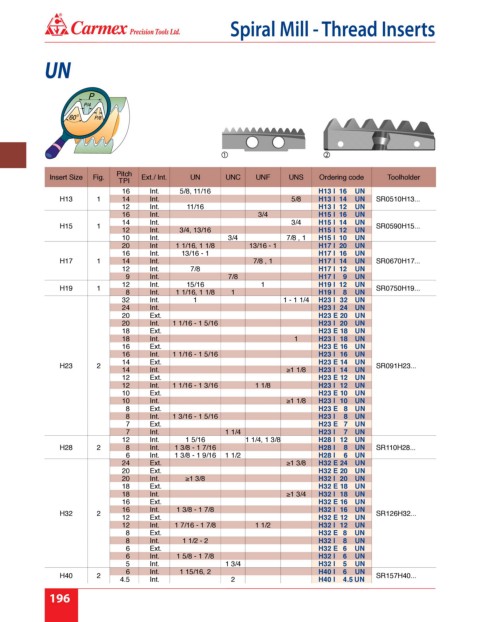

Page 202 - Carmex - Inch Catalog 2018-19 Rev. B

®
Spiral Mill - Thread Inserts

UN

1 2

Pitch
Insert Size Fig. Ext./ Int. UN UNC UNF UNS Ordering code Toolholder
TPI
16 Int. 5/8, 11/16 H13 I 16 UN
H13 1 14 Int. 5/8 H13 I 14 UN SR0510H13...
12 Int. 11/16 H13 I 12 UN
16 Int. 3/4 H15 I 16 UN
14 Int. 3/4 H15 I 14 UN
H15 1 SR0590H15...
12 Int. 3/4, 13/16 H15 I 12 UN
10 Int. 3/4 7/8 , 1 H15 I 10 UN
20 Int 1 1/16, 1 1/8 13/16 - 1 H17 I 20 UN
16 Int. 13/16 - 1 H17 I 16 UN
H17 1 14 Int. 7/8 , 1 H17 I 14 UN SR0670H17...
12 Int. 7/8 H17 I 12 UN
9 Int. 7/8 H17 I 9 UN
12 Int. 15/16 1 H19 I 12 UN
H19 1 SR0750H19...
8 Int. 1 1/16, 1 1/8 1 H19 I 8 UN
32 Int. 1 1 - 1 1/4 H23 I 32 UN
24 Int. H23 I 24 UN
20 Ext. H23 E 20 UN
20 Int. 1 1/16 - 1 5/16 H23 I 20 UN
18 Ext. H23 E 18 UN
18 Int. 1 H23 I 18 UN
16 Ext. H23 E 16 UN
16 Int. 1 1/16 - 1 5/16 H23 I 16 UN
14 Ext. H23 E 14 UN
H23 2 SR091H23...
14 Int. ≥1 1/8 H23 I 14 UN
12 Ext. H23 E 12 UN
12 Int. 1 1/16 - 1 3/16 1 1/8 H23 I 12 UN
10 Ext. H23 E 10 UN
10 Int. ≥1 1/8 H23 I 10 UN
8 Ext. H23 E 8 UN
8 Int. 1 3/16 - 1 5/16 H23 I 8 UN
7 Ext. H23 E 7 UN
7 Int. 1 1/4 H23 I 7 UN
12 Int. 1 5/16 1 1/4, 1 3/8 H28 I 12 UN
H28 2 8 Int. 1 3/8 - 1 7/16 H28 I 8 UN SR110H28...
6 Int. 1 3/8 - 1 9/16 1 1/2 H28 I 6 UN
24 Ext. ≥1 3/8 H32 E 24 UN
20 Ext. H32 E 20 UN
20 Int. ≥1 3/8 H32 I 20 UN
18 Ext. H32 E 18 UN
18 Int. ≥1 3/4 H32 I 18 UN
16 Ext. H32 E 16 UN
16 Int. 1 3/8 - 1 7/8 H32 I 16 UN
H32 2 SR126H32...
12 Ext. H32 E 12 UN
12 Int. 1 7/16 - 1 7/8 1 1/2 H32 I 12 UN
8 Ext. H32 E 8 UN
8 Int. 1 1/2 - 2 H32 I 8 UN
6 Ext. H32 E 6 UN
6 Int. 1 5/8 - 1 7/8 H32 I 6 UN
5 Int. 1 3/4 H32 I 5 UN
6 Int. 1 15/16, 2 H40 I 6 UN
H40 2 SR157H40...
4.5 Int. 2 H40 I 4.5 UN
196
